பிளாஸ்மா கட்டிங் ஸ்ட்ரக்சுரல் ஃபேப்ரிகேஷன் சிஸ்டம்ஸ்

ஜின்ஃபெங்® ஒரு தொழில்முறை சீனா உற்பத்தியாளர் மற்றும் சப்ளையர்பிளாஸ்மா கட்டிங் ஸ்ட்ரக்சுரல் ஃபேப்ரிகேஷன் சிஸ்டம்ஸ்மலிவு விலையுடன். திபிளாஸ்மா கட்டிங் ஸ்ட்ரக்சுரல் ஃபேப்ரிகேஷன் சிஸ்டம்ஸ்எச் பீம் (I பீம்), ஸ்டிரிப், கோணங்கள், சேனல் மற்றும் சதுர/செவ்வகக் குழாயின் வெவ்வேறு எஃகு சுயவிவரங்களில் பிளாஸ்மா வெட்டுதலைச் செயல்படுத்த உயர் செயல்திறன் கொண்ட பிளாஸ்மா சமாளிக்கும் இயந்திரங்கள் ஒரு ரோபோ கையுடன்.

PKG500L



பிளாஸ்மா கட்டிங் ஸ்ட்ரக்சுரல் ஃபேப்ரிகேஷன் சிஸ்டம்ஸ்



அனைவருக்கும்பிளாஸ்மா கட்டிங் ஸ்ட்ரக்சுரல் ஃபேப்ரிகேஷன் சிஸ்டம்ஸ்மற்றும் JINFENG WELDCUT மூலம் தயாரிக்கப்படும் பிளாஸ்மா வெட்டும் இயந்திரங்களுக்கு 2 வருட உத்தரவாதம் இருக்கும், மேலும் அவை ரோலர் டேபிள்கள், கிராஸ் கார்ட், டஸ்ட் ஃபில்டர், பிளாஸ்மா கட்டிங் சிஸ்டம் மற்றும் டாட் பீன் மார்க்கிங் சாதனம், லேசர் மார்க்கிங், லேசர் மூலம் துளைகளை வெட்டுதல் போன்ற விருப்ப செயல்பாடுகளுடன் பொருத்தப்பட்டிருக்கும், மேலும் அனைத்து CAD-CAM இடைமுகங்களையும் ஆதரிக்கும். பி.கே.ஜிபிளாஸ்மா கட்டிங் ஸ்ட்ரக்சுரல் ஃபேப்ரிகேஷன் சிஸ்டம்ஸ்பல்வேறு தொழில்களில் இருந்து இறுதி பயனர்களுக்கு உற்பத்தித்திறனை அதிகரிக்க மிகவும் மேம்பட்ட ரோபோடிக் பிளாஸ்மா வெட்டு வரி.



விவரக்குறிப்புகள்



மாதிரி	எச்-பீம்	ஆடை அவிழ்ப்பு	கோணம்	மின் கோணம்	சேனல்	SQ குழாய்	நீளம்	எடை
							12000மிமீ	12 டி
PKG500L	150*120மிமீ- 1000*500மிமீ	100*5மிமீ â 1000*30மிமீ	100*75 மிமீ- 500*150மிமீ	75*75 மிமீ- 220*220மிமீ	100*50 மிமீ- 1000*500மிமீ	150*150மிமீ- 500*400மிமீ
பிளாஸ்மா கட்டிங், பிளாஸ்மா மார்க்கிங், லேசர் கட்டிங், லேசர் மார்க்கிங், டாட் பீன் மார்க்கிங், சிஏடி-கேம் மென்பொருள்



அம்சம் மற்றும் பயன்பாடு



1.PKG500Lபிளாஸ்மா கட்டிங் ஸ்ட்ரக்சுரல் ஃபேப்ரிகேஷன் சிஸ்டம்ஸ்ABB ஆறு அச்சு ரோபோ கையுடன் ஒருங்கிணைக்கப்பட்ட உயர் ஆட்டோமேஷன் வெட்டும் கருவியாகும். ஒரு ஆபரேட்டரின் ஒரு முக்கிய செயல்பாட்டின் மூலம், பிளாஸ்மா வெட்டப்பட்ட பிறகு பொருள் ஏற்றுதல் மற்றும் பாகங்கள் இறக்குதல் ஆகியவற்றிலிருந்து வரி தானியங்கு செயலாக்கத்தைத் தொடங்குகிறது.

2. ஒரு PKG500Lபிளாஸ்மா கட்டிங் ஸ்ட்ரக்சுரல் ஃபேப்ரிகேஷன் சிஸ்டம்ஸ்ஒரு ஆபரேட்டரால் மாற்ற முடியும்:

பீம் துளையிடும் வரி

பட்டிவாள்

கோணக் கோடு

தட்டு/பட்டி செயலாக்க வரி

சமாளிக்கும் இயந்திரம்

குறிக்கும் இயந்திரம்



3. லைன் MES அமைப்புடன் முழுமையாக ஒருங்கிணைக்கப்படலாம் மற்றும் பொறியாளர்களை வேலை செய்யும் தளத்திற்கு அனுப்பாமல் இணையம் வழியாக ரிமோட் நோயறிதலை எளிதாக தீர்க்க உற்பத்தியாளர்களிடமிருந்து பொறியாளர்கள் குழு பார்வையாளர் வழியாக ரிமோட் கண்ட்ரோலை அனுமதிக்கலாம்.

3.CNC அமைப்பு அனைத்து முக்கிய வரி அமைப்புகளின் முழு கட்டுப்பாட்டை வழங்குகிறது (ரோபோ, ரோலர் டேபிள், கிராஸ் கன்வேயர், அளவிடும் கார்ட் மற்றும் கிரிப்பர், மார்க்கிங் சிஸ்டம்)ã

4.Tribon/AM இலிருந்து உருவாக்கப்பட்ட *.gen கோப்புகள், TEKLA வடிவமைப்பு மென்பொருள் மற்றும் பிற வடிவங்களிலிருந்து ஏற்றுமதி செய்யப்பட்ட DSTV கோப்புகளைப் படிக்க முடியும்.

5. இந்த PKG500Lபிளாஸ்மா கட்டிங் ஸ்ட்ரக்சுரல் ஃபேப்ரிகேஷன் சிஸ்டம்ஸ்எஃகு கட்டுமானத்தில் பரவலாகப் பயன்படுத்தப்படுகிறது (கட்டிட கட்டமைப்புகள், பாலங்கள், இரயில் பாதைகள், டிரெய்லர்கள், ரயில் வேகன்கள், படிக்கட்டுகள், கைப்பிடிகள் மற்றும் பிற இரண்டாம் நிலை எஃகு ஆகியவற்றின் உருவாக்கத்திற்கான பிளாஸ்மா பீம்), எஃகு அமைப்பு மற்றும் கடல் (மேல் தளங்களுக்கான பீம் சமாளித்தல், வாழ்க்கை அறைகள், சப்ஸீ ஃபேம் கட்டமைப்புகள், துணைக் கடல் கட்டமைப்புகள், துணைக் கடல் கட்டமைப்புகள் சறுக்கல்கள், கடலுக்கு அடியில் உள்ள கட்டமைப்புகள் மற்றும் சப்போர்ட் ஃப்ரேம்களை நான் சமாளிக்கிறேன்), மேலும் கடலோரத்தில் பயன்படுத்தப்படுகிறது.





விவரங்கள்



இந்த PKG500Lபிளாஸ்மா கட்டிங் ஸ்ட்ரக்சுரல் ஃபேப்ரிகேஷன் சிஸ்டம்ஸ்கொண்டுள்ளது:

குறுக்கு வண்டி

அளவிடும் வண்டி மற்றும் கிரிப்பர்

உள்ளீடு ரோலர் அட்டவணை

ரோபோ பிளாஸ்மா வெட்டும் அறை

வெளியீடு ரோலர் அட்டவணை

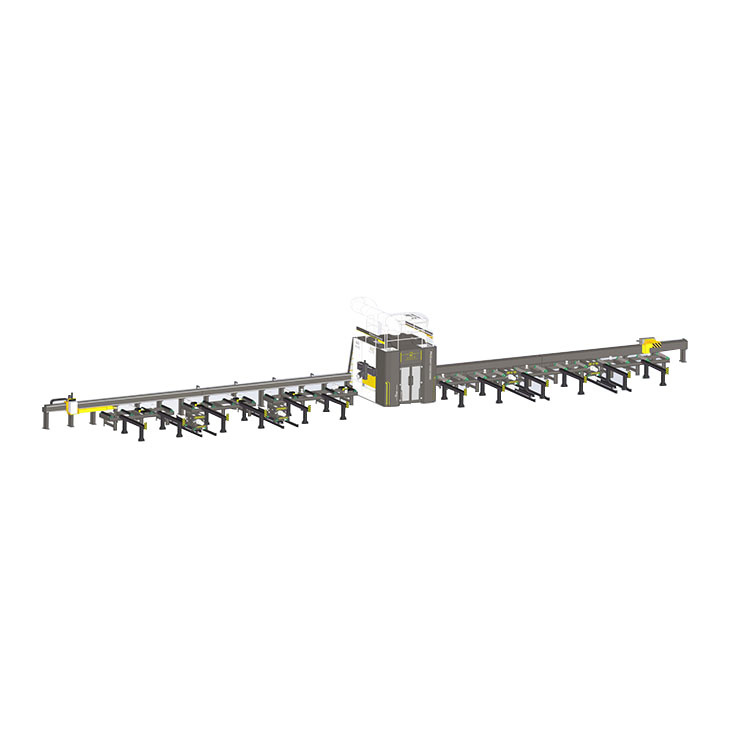

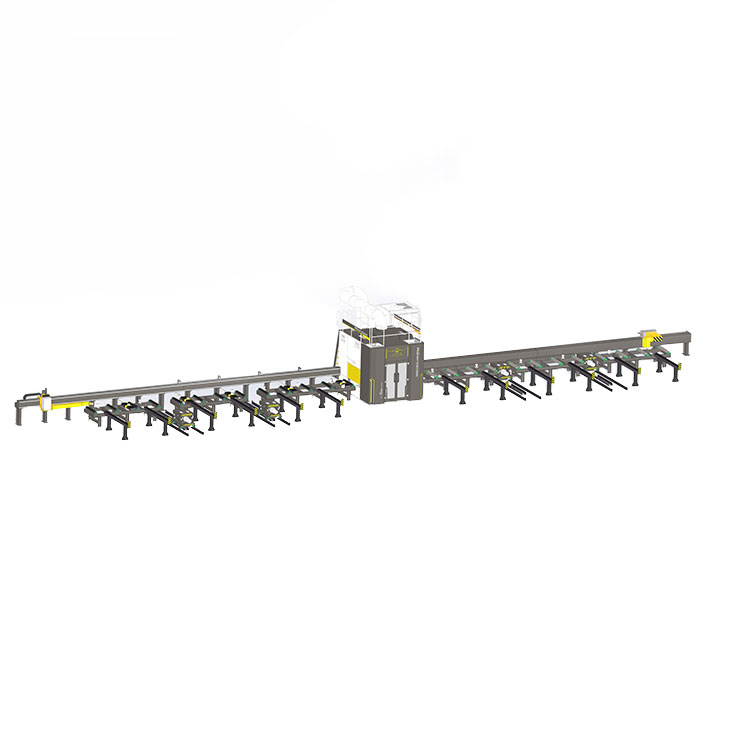

கட்டமைப்பு பார்வை

குறுக்கு வண்டி - ஏற்றுதல்

PKG500L இன் உள்ளீட்டு ரோலர் அட்டவணையில் குறுக்கு வண்டியை ஒருங்கிணைத்ததன் மூலம்பிளாஸ்மா கட்டிங் ஸ்ட்ரக்சுரல் ஃபேப்ரிகேஷன் சிஸ்டம்ஸ், கிரேன் அபாயத்தை 0 ஆகக் குறைக்க கிரேனைப் பயன்படுத்தாமல், H கற்றைகள் மற்றும் பிற சுயவிவரங்களைத் தேவையான இடத்திற்கு நகர்த்தலாம்.

அளவிடும் வண்டி மற்றும் கிரிப்பர்

சுயவிவரத்தின் நீளத்தை அளவிட அதே நேரத்தில் சுயவிவரத்தை வெட்டு அறைக்குள் ஊட்டுதல்.

டாட் பீன் குறிக்கும் சாதனம்

பகுதி எண்ணின் நிரந்தர ட்ரேஸ்பிலிட்டி அடையாளத்தை வழங்கவும்.

லேசர் வெட்டும் தலை

உயர் துல்லியம் மற்றும் உயர் தரத்துடன் H கற்றை வலையில் லேசர் மூலம் துளைகளை வெட்டுங்கள்.



ரோபோ வெட்டும் அறை

சுயவிவரங்களில் உயர்தர கட்டிங் செயல்படுத்த, வெட்டு அறைக்குள் 6 அச்சு ரோபோ கையை நிறுவுவதன் மூலம்.

ஆபரேஷன் கன்சோல்

தொடுதிரையுடன் கூடிய 19 இன்ச் எல்சிடி.



உள்ளீடு/வெளியீடு ரோலர் அட்டவணைகள்

ரோலர் அட்டவணைகள் வேலை செய்வதன் மூலம், H-பீம் சமாளிக்கும் இயந்திரங்கள் உழைப்பைக் குறைக்கவும் உற்பத்தியை அதிகரிக்கவும் இயங்கும் உயர் ஆட்டோமேஷனை அடைகின்றன.

குறுக்கு வண்டி â இறக்குதல்

PKG500L இன் வெளியீடு ரோலர் அட்டவணையில் குறுக்கு வண்டியை ஒருங்கிணைத்ததன் மூலம்பிளாஸ்மா கட்டிங் ஸ்ட்ரக்சுரல் ஃபேப்ரிகேஷன் சிஸ்டம்ஸ், கிரேன் ஆபத்தை 0 ஆக குறைக்க கிரேனை பயன்படுத்தாமல், வெட்டிய பின் பாகங்களை தேவையான இடத்திற்கு நகர்த்தலாம்.
