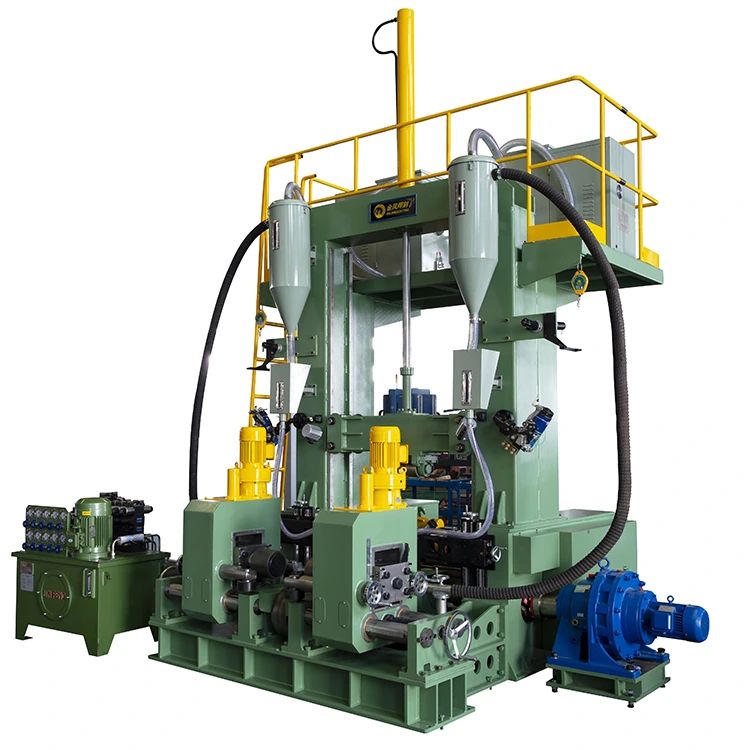

1 மணிநேர பீம் வெல்டிங் வரிசையில் 2-1-7 3

ஜின்ஃபெங் வெல்ட்கட் ஒரு தொழில்முறை சீனா உற்பத்தியாளர் மற்றும் 3-இன் 1 எச் பீம் வெல்டிங் கோடுகளின் சப்ளையர் ஆவார். 3-இன் 1 எச் பீம் வெல்டிங் கோடுகள் வெல்டிங் எச்-பீம் அல்லது டி-பீம் தயாரிக்க ஒரு இயந்திரத்தில் வெல்டிங் செய்தபின், இணைக்க, வெல்டிங் மற்றும் ஃபிளேன்ஜில் நேராக்குதல் ஆகியவற்றுடன் ஒருங்கிணைக்கப்படுகின்றன. வேகமான வேகம் மற்றும் அதிக துல்லியத்துடன் வெல்டட் எச்-பீம் அல்லது டி-பீமில் உற்பத்தியை இது உணர முடியும், இது எளிய செயல்பாட்டின் அம்சங்கள், குறைந்த ஆக்கிரமிக்கப்பட்ட இடம் மற்றும் குறைந்த உழைப்பு ஆகியவற்றைக் கொண்டுள்ளது.

விசாரணையை அனுப்பு

தயாரிப்பு விளக்கம்

பைஜின்ஃபெங் வெல்ட்கட் தயாரிக்கும் அனைத்து 3-இன் 1 எச் பீம் வெல்டிங் கோடுகளுக்கும் 12 மாத உத்தரவாதத்தைக் கொண்டிருக்கும், அவை எஃகு அமைப்பு, பாலம், கட்டுமானம் ஆகியவற்றிலிருந்து இறுதி பயனர்களுக்கான உற்பத்தித்திறனை அதிகரிக்கும் மிக உயர்ந்த செயல்திறன் இயந்திரமாகும்.

விவரக்குறிப்புகள்

மாதிரி	Zhjj15	ZJ18	ZHJ20
டி-பீம் வெப்ஹைட் (எச்)	200 ~ 1500 மிமீ	200-1800	200-2000 மிமீ
வலை தடிமன் (டி)	6 ~ 12 மி.மீ.	6 ~ 19 மி.மீ.	6 ~ 30 மிமீ
ஃபிளஞ்ச்விட் (பி)	200 ~ 800 மிமீ	200 ~ 1000 மிமீ
ஃபிளாஞ்செதனெஸ் (டி)	6 ~ 25 மி.மீ.	6 ~ 40 மிமீ
கற்றை நீளம் (	4000 ~ 15000 மிமீ	4000 ~ 15000 மிமீ	4000 ~ 15000 மிமீ
கற்றை பொருள்	Q235
வெல்டிங் வகை	நீரில் மூழ்கிய வில் குறுக்குவெட்டு ஃபில்லட் வெல்டிங்
வெல்டிங் சக்தி மூல	ஒற்றை கம்பி அல்லது இரட்டை கம்பி வகை	ஒற்றை கம்பி	ஒற்றை கம்பி
வெல்டிங் வெளியீட்டு வேகம்	200 ~ 1000 மிமீ/நிமிடம்
டார்ச் கோணம்:	45 ° சிறந்த சரிசெய்தல்
ஹைட்ராலிக் அழுத்தம்	≤14 MPa
ஃப்ளக்ஸ் மீட்பு அமைப்பு	2 செட்
ஃப்ளக்ஸ் ஹாப்பரின் அளவு	2 × 50 எல்
உள்ளீட்டு கன்வேயர் ரோலர்:	12000 மிமீ
வெளியீட்டு கன்வேயர் ரோலர்:	12000 மிமீ
பிரதான இயந்திர சக்தி	18.0 கிலோவாட்
ஹைட்ராலிக் அமைப்பு:	1 செட்
நேராக்க அலகு	1 தொகுப்பு, இயந்திரத்தில் ஒருங்கிணைக்கப்பட்டது
மின்சாரம்:	ஏசி/380 வி/50 ஹெர்ட்ஸ்/3 பி.எச்
நேராக்கும் திறன்	6-40 மிமீ

அம்சம் மற்றும் பயன்பாடு

3-இன் 1 எச் பீம் வெல்டிங் கோடுகள் எச் பீம், டி-பீம் சட்டசபை, வெல்டிங் மற்றும் வெல்டிங் செய்தபின் ஃபிளேன்ஜ் சிதைவு ஆகியவற்றின் ஒருங்கிணைந்த செயல்பாட்டைக் கொண்டுள்ளன. இதனால் இது எச் பீம் மற்றும் டி பீம் உற்பத்தியை துல்லியமாகவும் விரைவாகவும் உணர முடியும். இது பின்வரும் நன்மைகளைக் கொண்டுள்ளது: எளிய செயல்பாடு, குறைந்த தொழிலாளர் செலவு மற்றும் சிறிய மறைக்கும் பகுதி.

பற்றவைக்கப்பட வேண்டிய கட்டமைப்பு எஃகு தட்டு தடிமன் படி நீங்கள் தேர்வுசெய்ய இந்த வரி இரண்டு விருப்ப வெல்டிங் செயல்முறையைக் கொண்டுள்ளது:

விருப்பம் A: ஒற்றை வில் இரட்டை கம்பி வெல்டிங், இதில் படிவு விகிதம் பொது ஒற்றை வில் ஒற்றை கம்பி நீரில் மூழ்கிய வில் வெல்டிங்கை விட 40% அதிகமாகும், SOT இது குறிப்பாக எஃகு தடிமன் கட்டமைப்பிற்கு மிகவும் பொருத்தமானது, இதில் தடிமன் 20 மிமீ க்கும் குறைவாக உள்ளது.

விருப்பம் பி: ஒற்றை வில் ஒற்றை கம்பி வெல்டிங்.இது தட்டு தடிமன் வெல்டிங்கின் பெரிய வரம்பிற்கு ஏற்றது.

விவரங்கள்

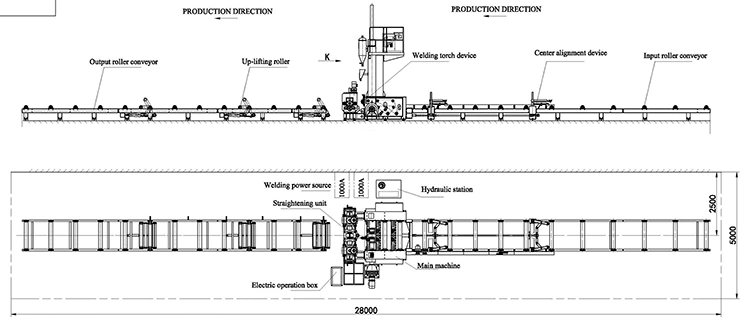

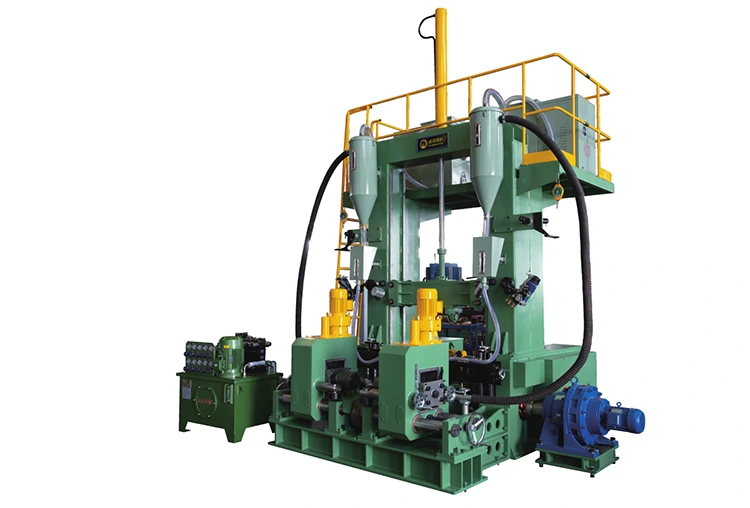

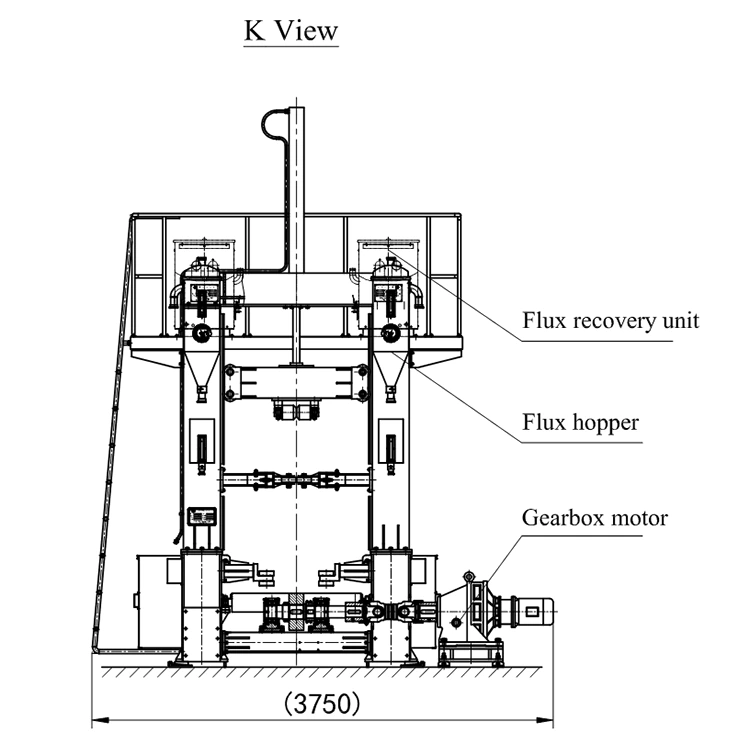

நிலையான ZHJ3-IN 1 H பீம் வெல்டிங் கோடுகள் ஒரு உள்ளீட்டு ரோலர் அட்டவணை, பிரதான வெல்டிங் மற்றும் நேராக்க நிலையம், வெளியீட்டு பாதை அட்டவணை ஆகியவற்றைக் கொண்டுள்ளன.

1. StandardZHJ3-IN 1 H பீம் வெல்டிங் கோடுகள்

2. விருப்பம் 1:

வாடிக்கையாளர்களிடமிருந்து வேறுபட்ட கோரிக்கைகளின்படி, THEZHJ3-IN 1 H பீம் வெல்டிங் வரிகளுக்கான உள்ளமைவையும் பின்வருவனவற்றாகவும் வழங்குகிறோம்:

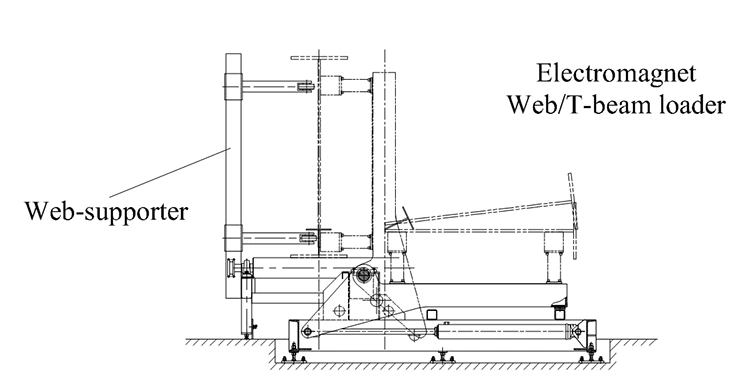

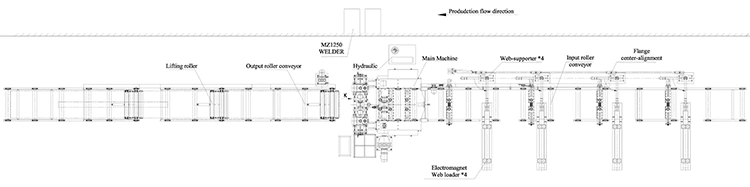

நிலையான 3-இன் -1 எச் பீம் வெல்டிங் வரிகளின் அடிப்படையில், ஒரு வலை-ஏற்றி ஒரு தொகுப்பைச் சேர்க்கவும், இது 4 பிசிக்கள் காந்த ஏற்றுதல் கை மற்றும் 4 பிசிக்கள் வலை ஆதரவாளரின் நபர்களைச் சேர்க்கவும். ஒவ்வொரு வலை ஏற்றுதல் கைகளிலும் எஃகு வலைத் தகட்டை வைத்திருக்க 2 பிசிக்கள் காந்தம் உள்ளன.

3. விருப்பம் 2:

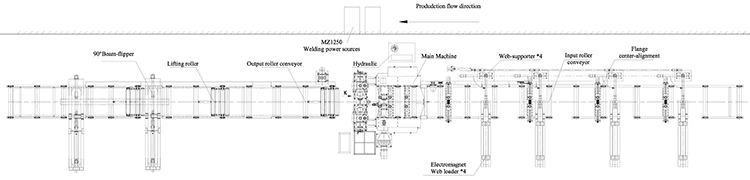

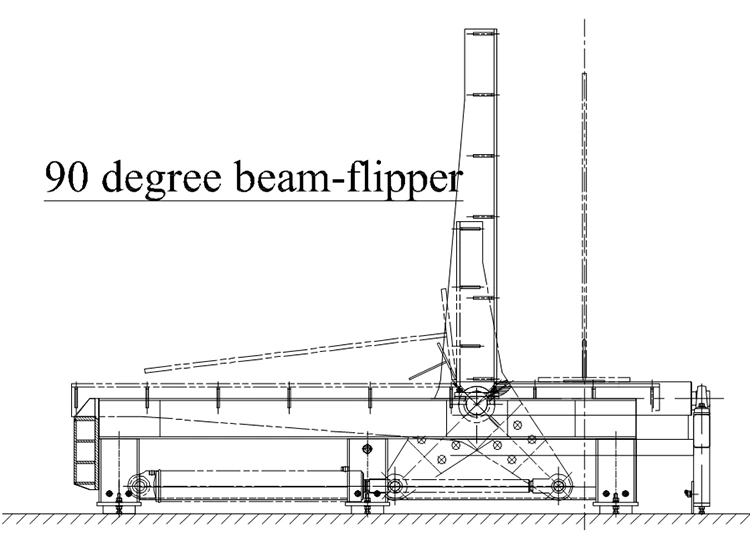

மேலே உள்ளதை அடிப்படையாகக் கொண்டு, வெல்டட் கற்றை கிடைமட்ட நிலையில் முறியடிக்க வெளியீட்டு ரோலர் அட்டவணையில் 90 டிகிரி பீம் ஃபிளிப்பரின் ஒரு தொகுப்பை சேர்க்கலாம்.

3. விருப்பம் 3:

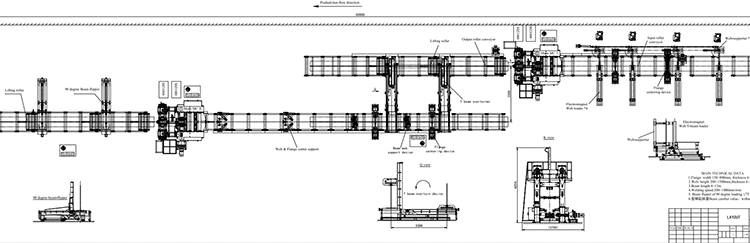

சில வாடிக்கையாளர்கள் உற்பத்தி வெளியீட்டை அதிகரிக்க வேண்டியிருக்கலாம், அவர்களுக்கு 2 செட் வெல்டிங் நிலையத்தைக் கொண்ட ஒரு வெல்டிங் வரி தேவை. வெல்டிங் 1 வது ஃபிளேன்ஜ் மற்றும் வலைக்கான முதல் வெல்டிங் நிலையம் ஒரு டி கற்றை உருவாக்குகிறது, வெல்டட் டி-பீமை வெல்டிங் செய்வதற்கான 2 வது ஒன்று மற்றும் 2 வது ஃபிளேன்ஜ் ஒரு எச் கற்றை உருவாக்குகிறது.

3.1 எனவே நிலையான 3-இன் -1 எச் பீம் வெல்டிங் வரிகளை அடிப்படையாகக் கொண்டு, ஒரு வலை-ஏற்றி ஒரு தொகுப்பைச் சேர்க்கவும், இது 4 பிசிக்கள் காந்த ஏற்றுதல் கை மற்றும் 4 பிசிக்கள் வலை ஆதரவாளரின். ஒவ்வொரு வலை ஏற்றுதல் கைகளிலும் எஃகு வலைத் தகட்டை வைத்திருக்க 2 பிசிக்கள் காந்தம் உள்ளன.

3.2 டி-பீம் டி-பீமை 180 டிகிரியில் திருப்புவதற்கும், டி-பீமை 2 வது ஃபிளேன்ஜில் 2 வது வெல்டிங் நிலையத்தின் உள்ளீட்டு ரோலர் அட்டவணையில் வைப்பதற்கும் 1 செட் டி-பீம் முந்தியது.

3.3 2 வது வெல்டிங் நிலையத்தின் வெளியீட்டு ரோலர் அட்டவணையில் 90 டிகிரி பீம் ஃபிளிப்பரின் ஒரு தொகுப்பை சேர்க்க வெல்டட் கற்றை கிடைமட்ட நிலையில் முறியடிக்க.

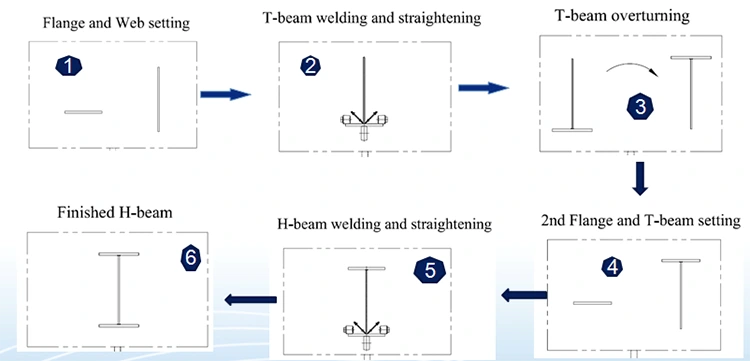

டி பீம் மற்றும் எச்-பீம் உற்பத்தி ஓட்டம்

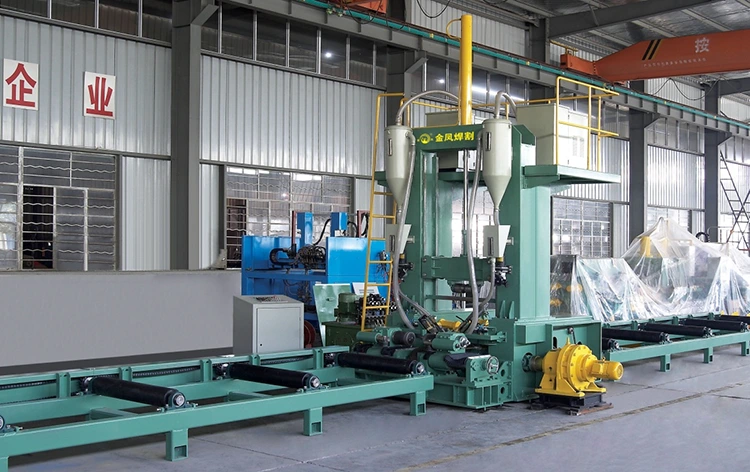

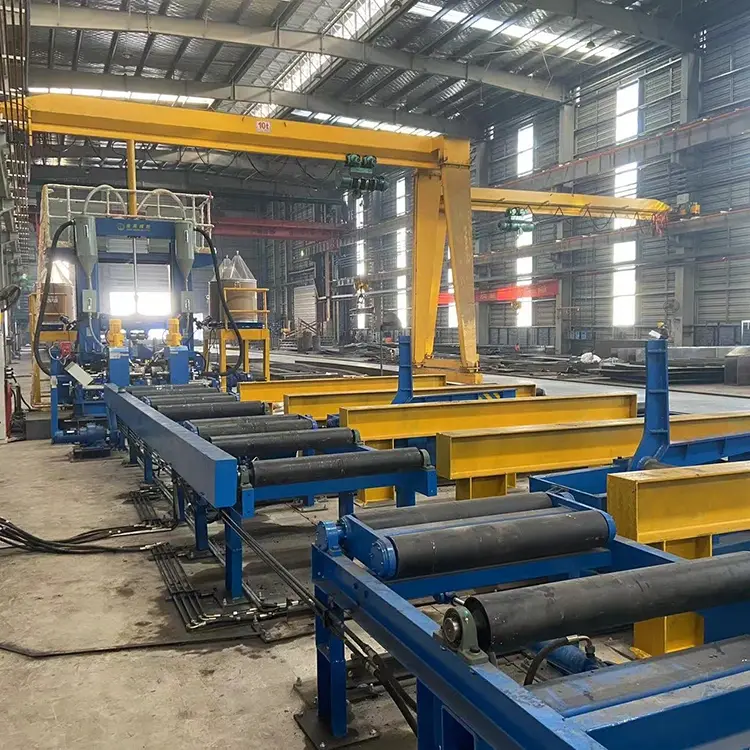

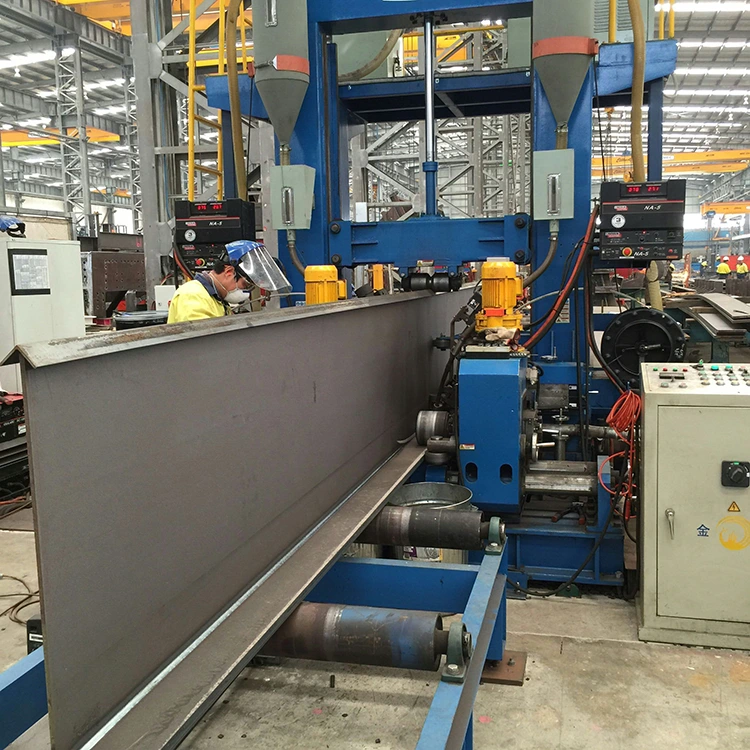

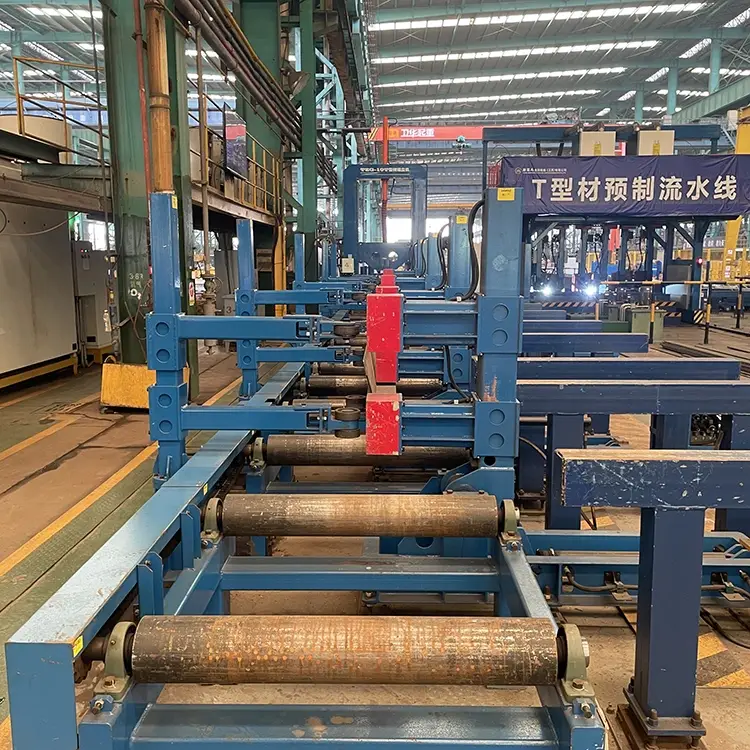

3-இன் -1 ஒருங்கிணைந்த எச்-பீம் வெல்டிங் கோடுகள் பயனர்களின் தொழிற்சாலையில் நிறுவப்பட்டுள்ளன
